Шкаф-купе своими руками. Часть 10. Сборка дверей.

 Так выглядит внешний вид одной собранной комбинированной двери
шкафа-купе. Система Версаль (Стекло + ЛДСП 10 мм.).

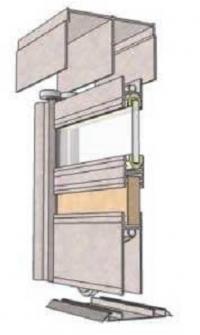

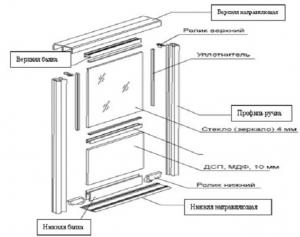

Так выглядит дверь шкафа-купе  в разрезе. Внизу двери в пазах стоит фрагмент из 8
мм. ЛДСП. В верхней части стоит кусок стекла. Чтобы стекло не болталось
в пазу, на него предварительно одевают резиновый уплотнитель
(уплотнитель желтого цвета). Посредине между стеклом и ЛДСП
установлена средняя балка.

 Вот, еще раз посмотрите на это соединение. Обратите внимание на то, что
средняя балка никак не крепится к профилю ручке. Средняя балка
держится за ЛДСП и стекло.

Вот вид с верху. На нем обратите внимание на то, что сам профиль ручка
имеет небольшой паз, буквально 1 мм. глубиной, в который и утапливается
средняя балка при их соприкосновении. Точнее сказать не утапливается, а
центруется, тем самым скрывает место стыковки ручки и балки, чтобы                                              иметь якобы монолитный вид.
 На первый взгляд такое крепление средней балки кажется хлипким, но это
только так кажется, на самом деле все держится очень крепко.

Соединение верхней балки и профиля ручки.

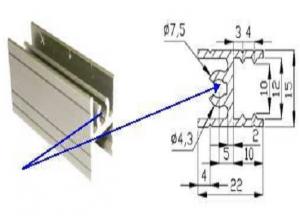

Крепление верхней балки к профилю происходит невероятно просто. Как
вы уже наверно заметили, у верхней балки есть специальное место под
резьбу. Оно указано синими стрелками.

В профиле ручке, в верхней её части, заранее сверлится два соосных
отверстия (это отверстия, имеющие разный диаметр, но их центр
расположен на одной оси). В данном случае мы крепим асимметричную
профиль ручку. Крепление симметричной профиль ручки ничем не
отличается и выполняется по такому же принципу.

На наружной части профиля сверлится отверстие диаметром 10 мм., чтобы
сквозь него легко проходила головка самореза. На внутренней части
профиля сверлится соосное отверстие диаметром 5 мм.

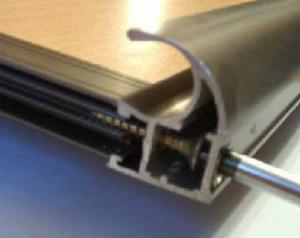

Сквозь эти отверстия вставляется и вкручивается обычный саморез
5*30мм. (в паз, указанный синей стрелкой на рисунке выше). Этот саморез
наворачивает себе резьбу. Провернуть потом эту нарезанную саморезом
резьбу практически невозможно. Крепление очень надежное!!! Хотя на
первый взгляд и не скажешь...


Перед тем как окончательно затянуть саморез, необходимо вставить
верхний ролик.

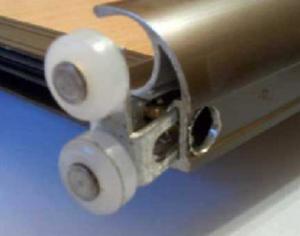

Вот таким образом.

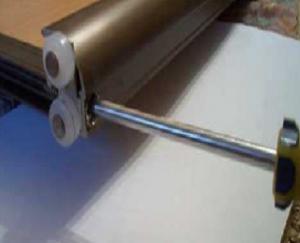

А потом произвести конечную затяжку. Саморез плотно прижимает
профиль ручку, верхнюю балку и сам верхний ролик. Все очень просто.

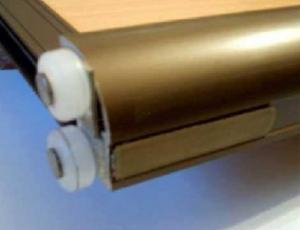

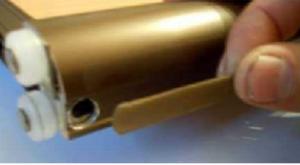

По завершению сборки, поверх отверстий, можно приклеить вот такие
самоклеющиеся заглушки.


Эти заглушки как правило имеют такой же цвет как и сам профиль.

Соединение нижний балки и профиля ручки шкафа-купе.

Соединение нижней балки осуществляется по такому же принципу, как и
верхней балки. Одним саморезом.

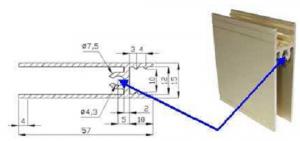

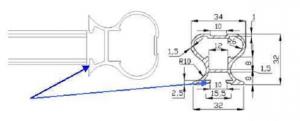

Обратите внимание, что на нижней балке тоже есть специальный паз под саморез.

Паз указан синими стрелками.

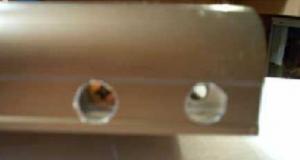

Перед тем как скрепить ручку и нижнюю балку, в нижней части профиля
ручки необходимо просверлить две пары соосных отверстий. Таким же
образом, как и при креплении верхней балки. На лицевой части профиля
сверлятся отверстия диаметром 10 мм., а на внутренней части профиля
сверлятся отверстия диаметром 5 мм.

Нижнее отверстие будет предназначено для крепления ролика, а верхнее
для крепления нижней балки. Как вы видите на фотографии, саморез
крепления нижней балки уже закручен.

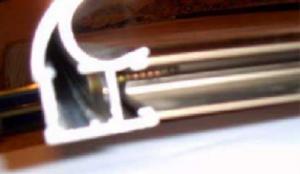

Вот вид из нутри.

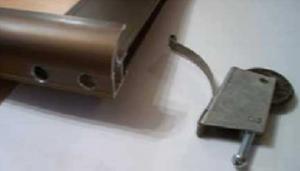

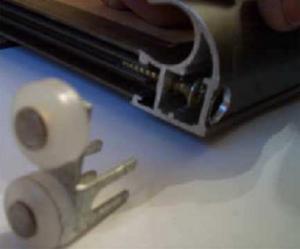

Затем берем нижний ролик и откручиваем от него винт. На рисунке винт
не откручен!

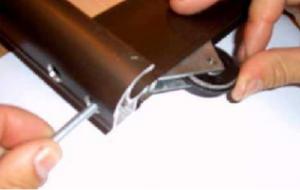

Далее вставляем ролик в нижнюю балку и помогая отверткой закручиваем
винт на свое место.

Все! Сборка двери на этом окончена. Ну естественно с другой стороны вам
будет необходимо таким же образом прикрепить вторую профиль ручку.

После сборки, отверстия заклеиваются заглушками, как показано было
выше, на примере крепления верхней балки.

Я думаю теперь все всем понятно. Чтобы собрать двери системы
«Версаль» не надо иметь никаких сложных инструментов. Достаточно
лишь знать размеры, которые вам нужно будет высчитать. О всех
размерах, и о том как их просчитать вы узнаете далее.

Итак, что получается. Чтобы собрать эти двери, вам необходимо купить
все элементы алюминиевой системы и напилить их в размер, просверлить
в каждой «ручке» по три пары отверстий. Потом заказать стекла, зеркала
или ЛДСП (толщиной 10 мм.) в необходимый размер. И собрать
полученный конструктор.

Как вы поняли, если вам придется делать двери полностью зеркальные
(стеклянные), то у вас не будет вообще никаких проблем с тем, чтобы
заморачиваться со сборкой, в отличие от ЛДСП, которое еще надо где0то
найти, заказать и распилить. Хотя ЛДСП можно легко напилить лобзиком,
все равно все края уйдут в пазы и ничего видно не  будет.
